Le impostazioni iniziali del disegno

Le convenzioni da adottare per una corretta impostazione iniziale del lavoro.

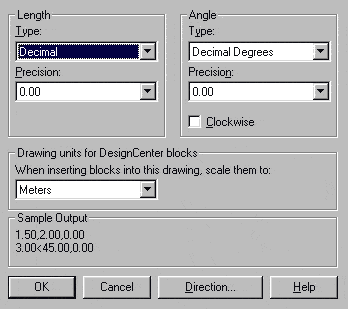

Le coordinate e le dimensioni visualizzate dall’AutoCAD muovendo il cursore, sono espresse in unità disegno. Il significato di unità disegno è puramente convenzionale ma di importanza rilevante. In teoria possiamo associare alla unità disegno una qualsiasi dimensione reale, in realtà esistono alcune convenzioni da rispettare. Nell’ambito del disegno architettonico la convenzione maggiormente utilizzata è la corrispondenza: 1 unità disegno = 1 metro vale a dire che se la nostra linea è lunga 1.24 unità disegno corrisponderà al vero ad un metro e 24 centimetri. Un’altra convenzione abbastanza diffusa nel disegno architettonico è quella di far corrispondere: 1 unità disegno = 1 centimetro Nell’ambito del disegno industriale è facile imbattersi in disegni in millimetri (1 unità = 1 millimetro), più raro, in ambito urbanistico, incontrare disegni in chilometri (1 unità = 1 chilometro). Qualunque sia la convenzione adottata, è di fondamentale importanza realizzare TUTTI I DISEGNI con quella convenzione. Vale a dire che non posso realizzare disegni in centimetri, altri in millimetri, alcuni in scala 1:100 altri in scala 1:20. Questa pratica deleteria determina problemi di “trasportabilità” del file da un disegno ad un altro, problemi di quotatura, controllo del tratteggio, difficoltà nell’uso di blocchi o simboli. La pratica corretta è quella di realizzare tutti i disegni alla medesima “scala” e con la stessa convenzione, modificando il rapporto soltanto in fase di stampa. Per il controllo del numero di decimali visualizzati si usa il comando UNITS. Questa maschera consente di specificare anche il tipo di visualizzazione delle coordinate e degli angoli, nonché la direzione dell’asse x. La variabile COORDS, che determina il modo dinamico di visualizzazione delle coordinate, deve essere impostata a 2. Un disegno così preimpostato quò essere salvato come disegno prototipo, vale a dire un disegno che possiamo richiamare dal pannello di controllo iniziale quando creiamo un nuovo disegno. Per salvare il disegno come file prototipo basta selezionare l’opzione AutoCAD Drawing Template File, in fase di salvataggio del disegno.

pubblicato in data: 10/05/2000
