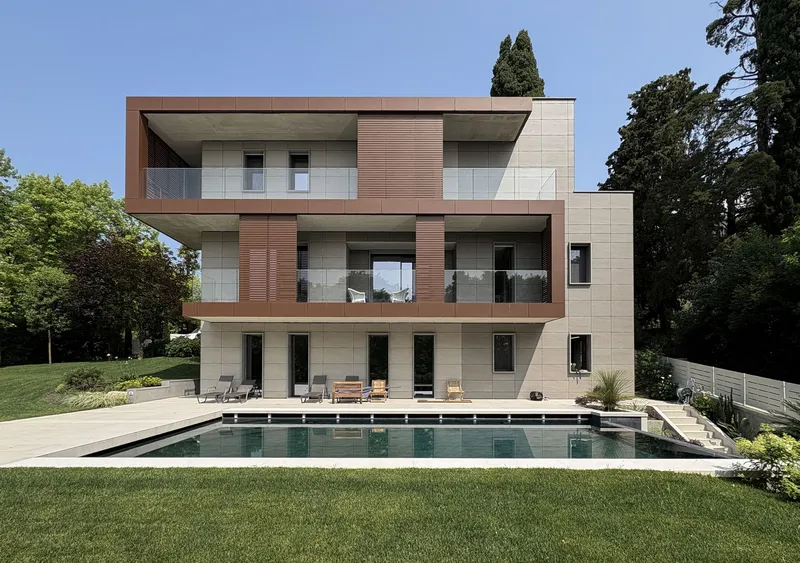

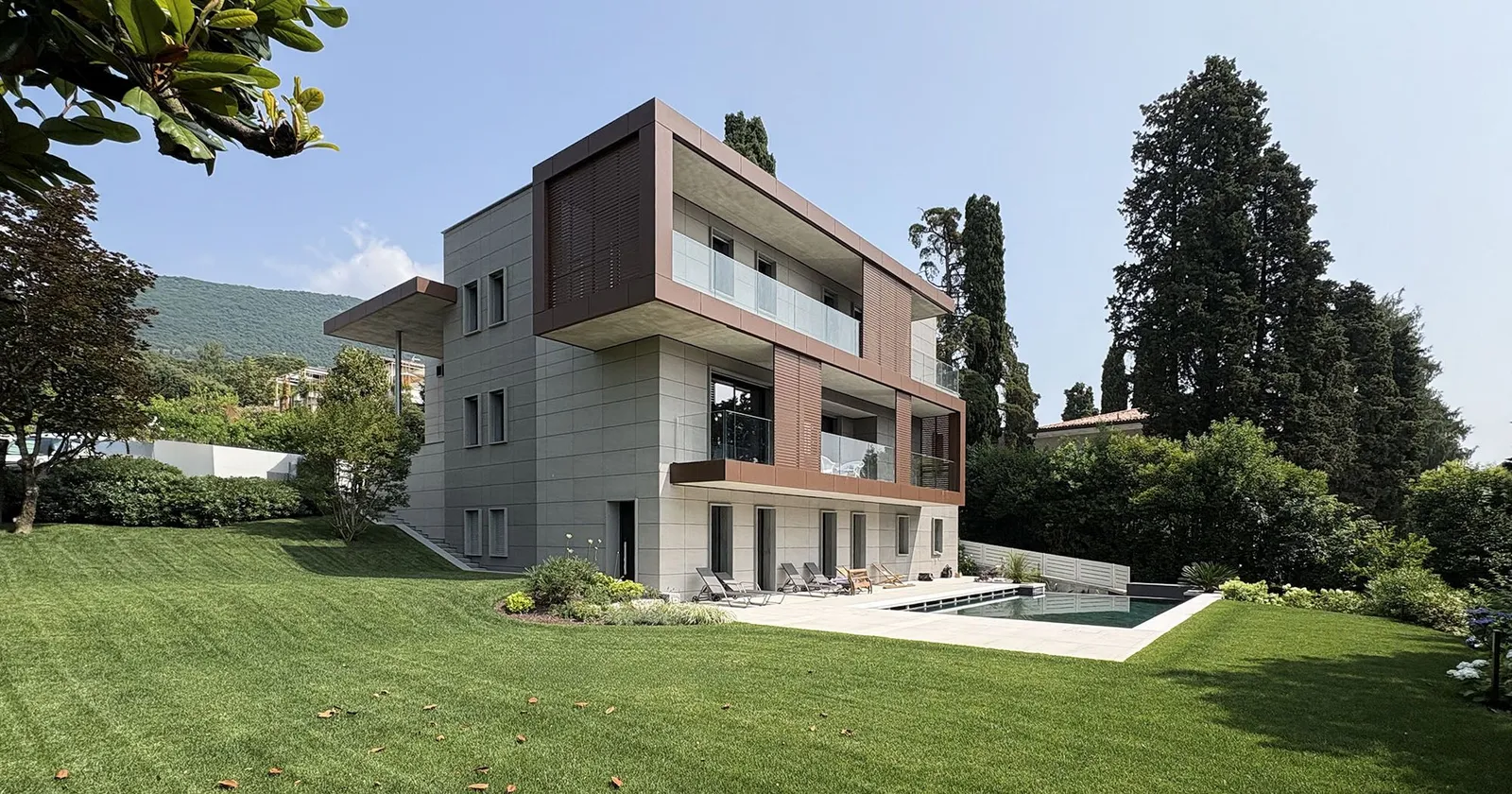

Realizzata su progetto dell’architetto Gianfranco Cominelli, la villa di nuova costruzione, affacciata sul Lago di Garda, asseconda la naturale lieve pendenza del terreno interrando il piano terra verso monte e si articola con un gioco di pieni e vuoti, enfatizzato da colore e texture differenti. Il Sistema di facciata ventilata Isotec Parete ha permesso di coniugare in un solo passaggio la protezione termica delle pareti esterne e la realizzazione della struttura per l’ancoraggio del rivestimento, una volta posato il quale si è generata la camera di ventilazione.

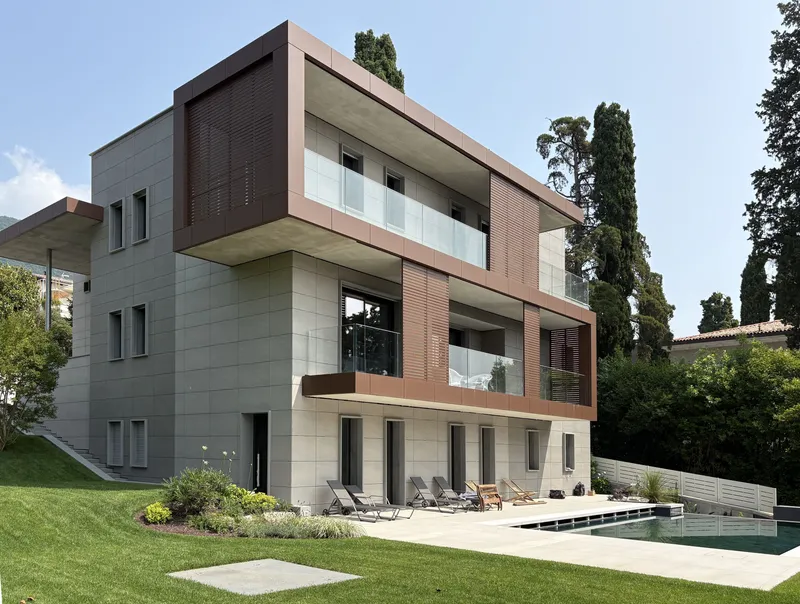

L’edificio, frutto di un intervento di demo-ricostruzione, coniuga il gusto e lo stile contemporaneo con l’armonia del paesaggio e la matericità degli elementi naturali. Il prospetto principale è disegnato da lunghe balconate che spiccano visivamente con profili geometrici protetti da lattonerie in corten, a cui fanno da corollario pannelli schermanti dello stesso materiale che proteggono gli interni dalla radiazione solare diretta.
indice dei contenuti
L’isolamento termico ventilato: efficacia prestazionale e versatilità estetica
Nel perseguire l’obiettivo di un’elevata efficienza energetica unita al comfort abitativo è stato scelto, per l’isolamento dell’involucro, il sistema di facciata ventilata che, grazie all’intercapedine d’aria, favorisce la ventilazione naturale per effetto camino, migliorando l’isolamento termico, il controllo dell’umidità, la protezione dagli agenti atmosferici e la durabilità nel tempo.
Il sistema di facciata ventilata Isotec Parete di Brianza Plastica è composto da pannelli con anima in poliuretano espanso rigido a elevate prestazioni termiche (λD = 0,022 W/mK), rivestiti da una lamina di alluminio goffrato su entrambe le facce e dotati di un correntino di acciaio zincato integrato, funzionale alla creazione della camera di ventilazione e al supporto del rivestimento esterno.

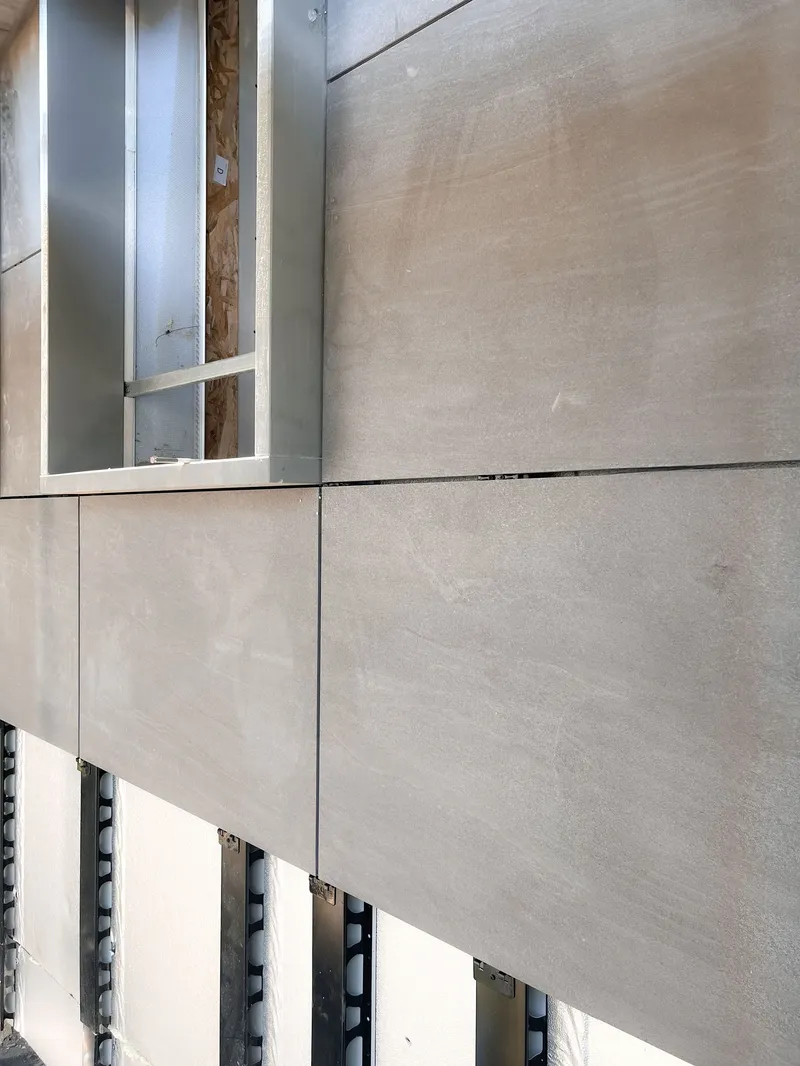

Per la finitura, l’architetto ha optato per un rivestimento bicromatico in grès porcellanato, utilizzando lastre di grande formato (120×60 cm) ancorate ai correntini di Isotec Parete mediante ganci a scomparsa, per un effetto finale semplice e lineare.
Massima compatibilità di posa e di rivestimento di Isotec Parete
Isotec Parete è un sistema sviluppato e prodotto in Italia da Brianza Plastica.
Si caratterizza per la sua doppia compatibilità universale che lo rende, da un lato, utilizzabile su tutti i supporti portanti, siano essi continui o discontinui (cemento, laterizio, legno, ecc..), e, dall’altro, adatto ad accogliere tutte le tipologie di rivestimento, sia leggere, come doghe di legno, lastre di HPL o lastre metalliche, sia pesanti, come ceramica, pietra naturale e lastre di fibrocemento.
Dettagli della progettazione esecutiva
La progettazione esecutiva delle facciate ventilate è stata curata dall’ingegner Enzo Montini, dello Studio Future Building Technologies, che ne ha seguito tutte le fasi della operatività progettuale in stretta collaborazione con il progettista e con il professionista termotecnico.
Dal punto di vista strettamente operativo, partendo dall’indagine sulle caratteristiche dell’edificio mediante rilievi analitici e prove a estrazione dei tasselli, è stato sviluppato il progetto del paramento, il dimensionamento dello spessore dell’isolante in funzione delle prestazioni termiche richieste e il calcolo del numero dei tasselli. Il progetto esecutivo ha particolareggiato tutti i dettagli realizzativi e i passaggi chiave, come il trattamento degli angoli, il raccordo del sistema isolante con le aperture e con i vari punti di discontinuità.
Per questa realizzazione è stata scelta la disposizione di posa di Isotec Parete in verticale; i pannelli sono fissati a secco al supporto portante e perfettamente accostati tra loro. La conformazione a battenti contrapposti di Isotec Parete assicura aderenza all’incastro fra i pannelli adiacenti, eliminando il rischio di ponti termici.
I vantaggi della facciata ventilata
Il sistema di facciata ventilata apporta numerosi vantaggi all’involucro:
- il pannello Isotec Parete, con anima in poliuretano rivestito con lamina di alluminio goffrato su entrambe le facce, offre un elevato potere isolante, proteggendo termicamente l’involucro con prestazioni costanti nel tempo;
- il rivestimento esterno a cortina – distanziato dall’isolante mediante il correntino metallico asolato integrato nel pannello Isotec Parete – in estate svolge funzione ombreggiante per l’isolamento, alleggerendo il carico termico su di esso, mentre in inverno offre protezione dalla pioggia battente e dagli agenti atmosferici intensi;
- la ventilazione naturale che si attiva nell’intercapedine tra il rivestimento e l’isolante collabora al comfort complessivo poiché, in estate, agevola la dispersione del calore provocato dall’irraggiamento solare e, d’inverno, favorisce il deflusso dell’umidità. Mantenendo la stratigrafia asciutta e integra, si preservano i materiali e le strutture nel tempo.
Scheda intervento
Villa monofamiliare in Riva del Garda
Intervento: demolizione e nuova costruzione
Luogo: Gardone Riviera (BS)
Durata lavori: 3 mesi
Progetto architettonico: arch. Gianfranco Cominelli
Strutture e progettazione esecutiva facciata ventilata: ing. Enzo Montini
Impresa di costruzione: Facchetti Costruzioni Spa
Prestazione energetica: Classe A4
I materiali utilizzati
facciata ventilata
Sistema di facciata ventilata: Isotec Parete, spessore 120 mm, passo 602 mm
Superficie isolata: 500 m2
Rivestimento: lastre in grès porcellanato di grande formato
Impresa di posa Isotec Parete: Posando Srl
|
 |
