Esercizio n° 6: l’uso dei blocchi (2)

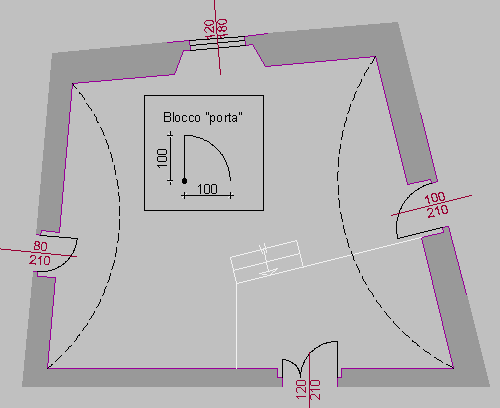

Utilizzare il rilievo dell’esercizio 5 e completare con infissi e campiture su layer opportuni. Creare un blocco denominato “porta” ed inserirlo a scala opportuna per ciascun infisso. Campire i muri sezionati con una campitura grigia. Salvare su file esercizio6.dwg e spedire in formato ZIP all’indirizzo: cad@professionearchitetto.it Specificare sull’oggetto dell’e-mail il numero dell’esercizio, ad esempio: Esercitazione CAD: esercizio 6 N.B. Indicare il nome, cognome e n° di matricola dello studente anche sul disegno.
Utilizzare i seguenti comandi: LINE ARC, BLOCK, INSERT, ROTATE
