Esercizio n° 4: l’uso delle immagini raster

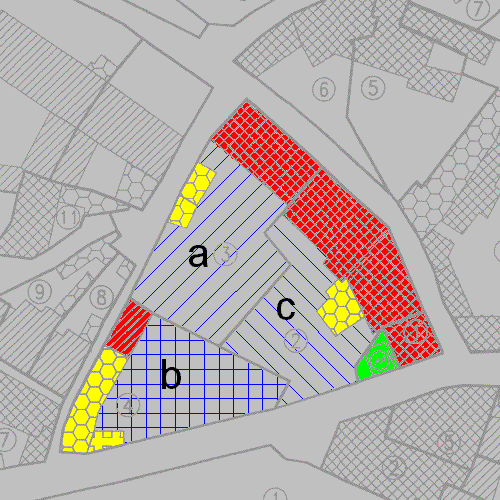

Per poter effettuare questo esercizio è necessario scaricare il file “plan.tif”. Utilizzare il file “plan.tif” come immagine di partenza per evidenziare le zone indicate nella figura. Le linee dell’immagine plan.tif dovranno essere di colore grigio (253). Le campiture in rosso evidenziano gli edifici. Le campiture in giallo evidenziano dei porticati. Le campiture in verde evidenziano centrali termiche. Le campiture in blu evidenziano la superficie scoperta del lotto. Si raccomanda di specificare per ciascun gruppo di elementi un layer opportuno. Salvare su file esercizio4.dwg e spedire tutto ciò che è necessario in un file ZIP all’indirizzo: cad@professionearchitetto.it Specificare sull’oggetto dell’e-mail il numero dell’esercizio, ad esempio: Esercitazione CAD: esercizio 4 N.B. Indicare il nome, cognome e n° di matricola dello studente anche sul disegno.
Utilizzare i seguenti comandi: IMAGE, LINE, BPOLY, BHATCH, DRAWORDER, TEXT.

pubblicato in data: 10/05/2000
