L’uso dei layer

Il modo corretto di utilizzare lo strumento dei layer.

Una definizione comune del layer è: fogli di carta lucida sovrapponibili sui quali disporre le entità del disegno. Queste entità hanno in comune la categoria di oggetti che rappresentano. Le entità delle murature sezionate staranno sul layer “muratura”, le quote sul layer “quote” e così via. Modificando la visibilità del layer possiamo avere visualizzazioni differenti dello stesso disegno, accendendo e spegnendo i layer delle quote o degli arredi o degli impianti. Una corretta distribuzione delle entità del disegno su layer opportuni garantisce una maggiore “leggibilità” del disegno, spegnendo i layer che non ci interessano possiamo focalizzare l’attenzione su ciò che reputiamo più importante. Favorisce anche la modifica del disegno, dal momento in cui possiamo lasciare attivi soltanto i layer che ci sono utili in quel frangente. Dopo aver fatto questa premessa, possiamo giungere ad una più corretta interpretazione del concetto di layer. Si tratta di uno strumento che ci permette di classificare i componenti del disegno in funzione di ciò che rappresentano. In disegni molto complessi questa possibilità diventa una necessità, un obbligo. Esistono altri aspetti dei layer che vanno approfonditi. Nelle versioni di AutoCAD precedenti alla 2000, l’associazione fra colori e penne in fase di stampa, ha consentito il cattivo costume di distinguere le entità non per layer ma per colore. Questa pratica deleteria trae la sua origine dal disegno tradizionale, nel quale le possibilità di distinzione delle varie parti del disegno si limitano allo spessore del tratto. Un disegno CAD può e deve essere qualcosa di più. Abbiamo a disposizione uno strumento non soltanto di rappresentazione, ma anche di analisi e valutazione. Quello che agli inizi era CAD (Computer Aided Drafting) si è ormai rivelato CAAD (Computer Aided Architectural Design), da semplice disegno automatico a strumento per progettare. L’uso corretto dei layer consente molteplici letture comparative dello stesso disegno, ne favorisce la comprensione e quindi l’analisi e la valutazione. Nella versione 2000 dell’AutoCAD è stato rafforzato il rapporto fra layer e stampa. Ad ogni layer può essere associato un tipo di penna in fase di stampa (colore, spessore, tratteggio) a prescindere dal colore del layer. Questa caratteristica ci permette di poter modificare il modo in cui verranno stampate tutte le entità di quel layer, semplicemente operando sul tipo di penna associata, con vantaggi notevoli nell’ambito degli affinamenti grafici necessari in fase di stampa. Nel nostro disegno, inoltre, viene registrato lo spessore ed il colore che volevamo adoperare con quel layer, senza dover ricorrere alle famigerate tabelle di conversione fra colori e penne (pcp). Per questi motivi è considerato un grave errore la non esatta corrispondenza fra entità e layer di appartenenza e l’uso del colore diverso da “bylayer”. Per facilitare la comprensione del disegno, è opportuno che i nomi dei layer vengano scelti in modo che il significato sia chiaro per chiunque, evitando quindi troppi numeri, sigle o abbreviazioni troppo corte. È opportuno predisporre un numero di layer adeguato alla corretta classificazione delle varie parti che compongono il disegno. Gli eccessi in un senso o nell’altro sono ugualmente considerati un errore. Non esiste una regola aurea per i nomi dei layer, né esistono tabelle codificate o norme UNI. L’elenco che proponiamo ha la sola utilità di fornire uno spunto per poter iniziare, e può essere valido per un disegno architettonico generico.

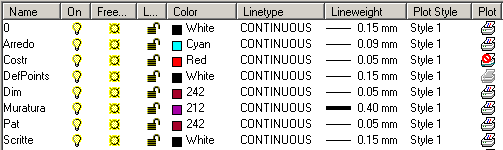

nome layer spessore stampa significato
Arredi 0.25 Elementi di arredo
Muratura 0.5 Muratura sezionata
Vista 0.25 Muratura in vista, non sezionata
Quote 0.18 Dimensioni e specifiche qualitative
Elettrico 0.25 Impianto elettrico
Termico 0.25 Impianto termico o condizionamento
Infissi 0.18 Infissi esterni ed interni
Pavimenti 0.18 Pavimentazioni
Campiture 0.18 Campiture varie
Costruzione 0.00 No Linee di costruzione
Sanitari 0.25 Elementi impianto idrico-sanitario
Pilastri 0.6 Struttura portante
Verde 0.25 Sistemazioni a verde
Park 0.18 Parcheggi
Strade 0.18 Strade e marciapiedi
Lotto 0.6 Confini e delimitazioni
NomiAmbienti 0.35 Denominazioni ambienti
NumPilastri 0.35 Numerazione pilastri
Squadratura 0.35 Impaginazione del disegno

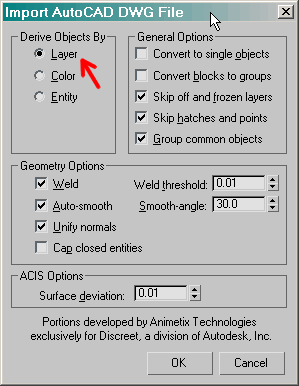

La quantità di layer da definire dipende essenzialmente dalle finalità del disegno. In un disegno architettonico verranno distinte maggiormente le parti che si riferiscono all’organismo architettonico, mentre, ad esempio, verranno classificati più grossolanamente gli impianti e le strutture. Il disegno corrispondente realizzato dall’impiantista, tenderà, al contrario, a dettagliare in termini di layer le specifiche degli impianti, a discapito della struttura muraria.   L’uso dei layer nel disegno tridimensionale Una corretta distribuzione delle entità su layer opportuni, è essenziale quando si deve realizzare un modello tridimensionale. Una delle difficoltà principali nella realizzazione di un modello 3D di una certa complessità, consiste nelle possibilità di selezione e di gestione di entità sovrapposte. Un uso corretto dei layer aiuta molto, in queste situazioni. La possibilità di “congelare” (Freeze) un layer, anziché spegnerlo (Off), favorisce il calcolo delle linee nascoste (comando Hide), dal momento in cui le entità di quel layer non vengono considerate. Al contrario le entità presenti su un layer “spento” (Off) vengono incluse nel calcolo anche se non visualizzate. Nel caso in cui il modello 3D debba essere esportato in 3DStudio, allora esiste la possibilità di trasformare i layer in oggetti. In fase di importazione, infatti, 3DStudio richiede un criterio di aggregazione delle entità presenti nel file dwg. Le possibilità sono 3: layer, colore o entità. È abbastanza intuitivo che il sistema da preferire, per un modello architettonico, sia quello di derivare gli oggetti dai layer. Potendo trasformare i layer in oggetti possiamo associare a ciascun layer un materiale differente in fase di rendering. In questo modo, ad esempio, al layer “Muratura” trasformato nell’oggetto “[Muratura]” è possibile associare il materiale più opportuno. Così per il layer “pavimento”, “vetro”, “legno”, “ferro”, etc. Da queste considerazioni possiamo dedurre il principio secondo il quale, nel disegno tridimensionale, ad ogni layer corrisponde un materiale differente in fase di rendering.
