A breve sarà disponibile questo nuovo Add On Cigraph per ArchiCAD. Si tratta di ArchiRULER 2.0.
]
Il nuovissimo Plug In di”casa”Cigraph è stato notevolmente potenziato permettendo soluzioni grafiche di sicuro interesse.
Gli ambiti di questo Add On, inizialmente nato per il solo 2D, ora interessa, per quasi la totalità degli strumenti presenti, anche il 3D .

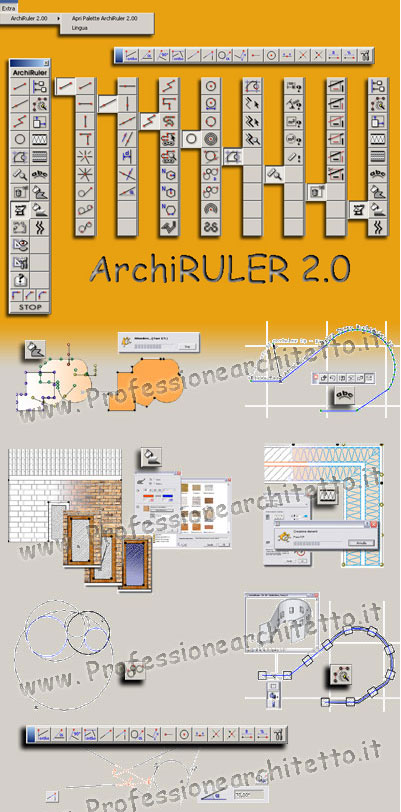

Allego alcune immagini che evidenzia la totale riscrittura (sia programmazione che interfaccia) rendendolo più intuitivo, veloce e, naturalmente, potente che la precedente versione.
Alcuni tra i nuovi strumenti (forse nn i più importanti) sono, dall’alto (sx) in basso (dx):
- Strumento Retina Area massa (Posiziona un retino con figura geometrica (chiusa) l’intersezione tra linee ed archi in pianta selezionati );
- Strumento Testo su Polilinea: una polilinea crea il percorso di un testo inserito;
- Strumento Retina con Sfumatura/Tessitura: L’esempio allegato nn merita spiegazioni !!
Il gradiente definito nella sfumatura sono simili a Photoshop (definire un vettore – origine / direzione / lunghezza area”miscelazione”);
- Strumento Retino per muri multistrato: selezionando un muro multistrato è possibile assegnare, nel 2D, una perfetta grafia (isolamento ecc) di un qualsiasi strato del”pacchetto muro”;
- Strumento Cerchio Bitangente passante per un punto;
- Strumento Distribuisci: qualsiasi elemento selezionato (2D o 3D) in pianta può essere distribuito lungo un percorso (2D o 3D) mantenendo o allineando la propria figura geometrica rispetto al percorso.
Naturalmente per gli elementi 3D è possibile definire anche una distribuzione lungo l’asse Z. Alcuni esempi di SNAP al volo di ARuler 2.0.
CU mirco
