Tutorial Rhinoceros3D, Come realizzare un fiocco in 3D

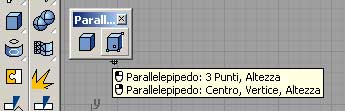

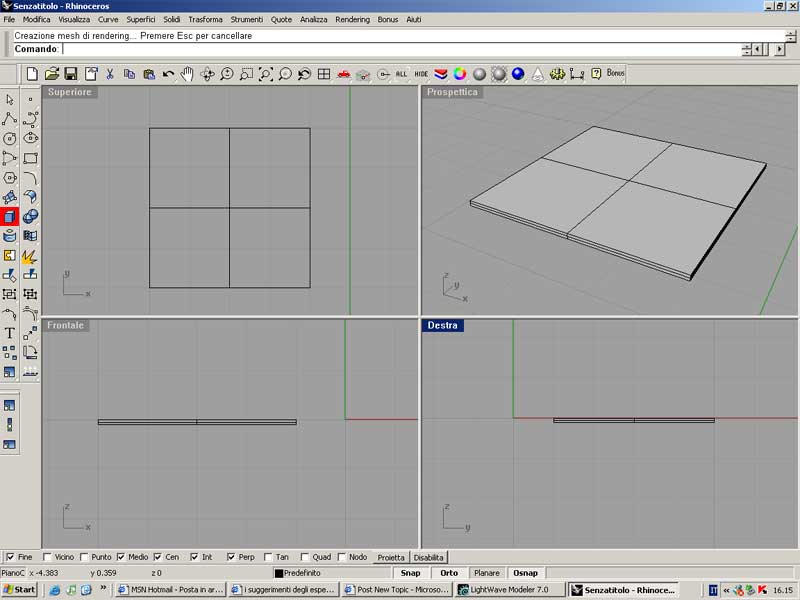

creiamo un cubo 4 cm x 4 cm x 0.1 cm<img width=”258″ height=”70″ border=”0″ src=”strumento1.jpg” style=”width: 362px; height: 102px;

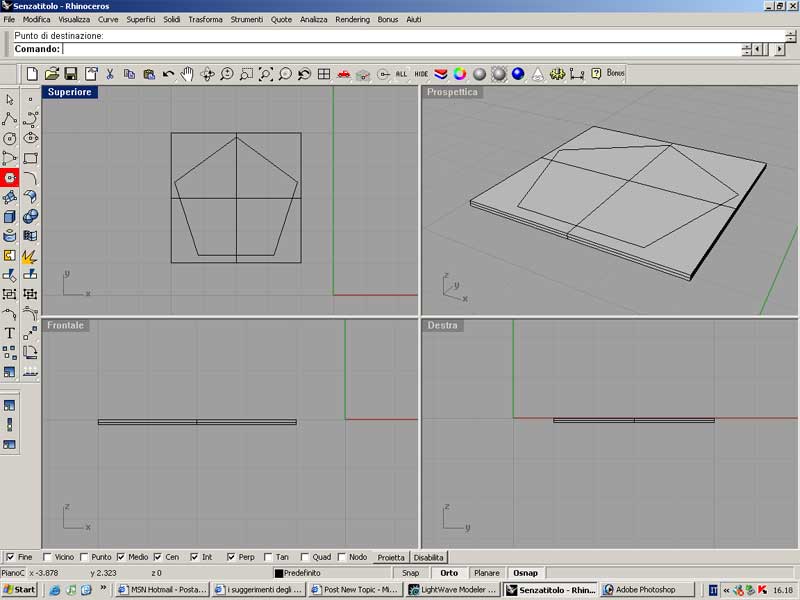

iscriviamo all’interno un pentagono che ci servirà per effettuare le rotazioni dei fiocchi

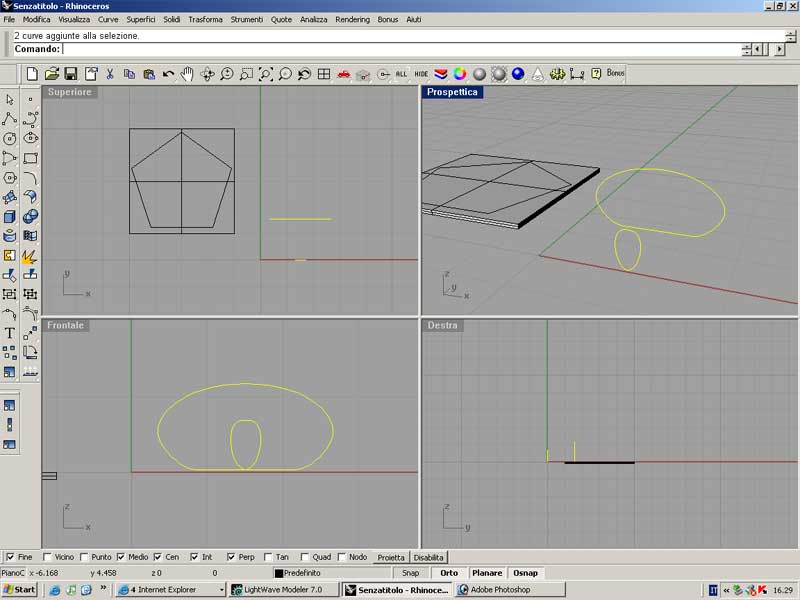

creiamo due curve come quelle rappresentate in figura utilizzando lo strumento ellissi, linea e trim

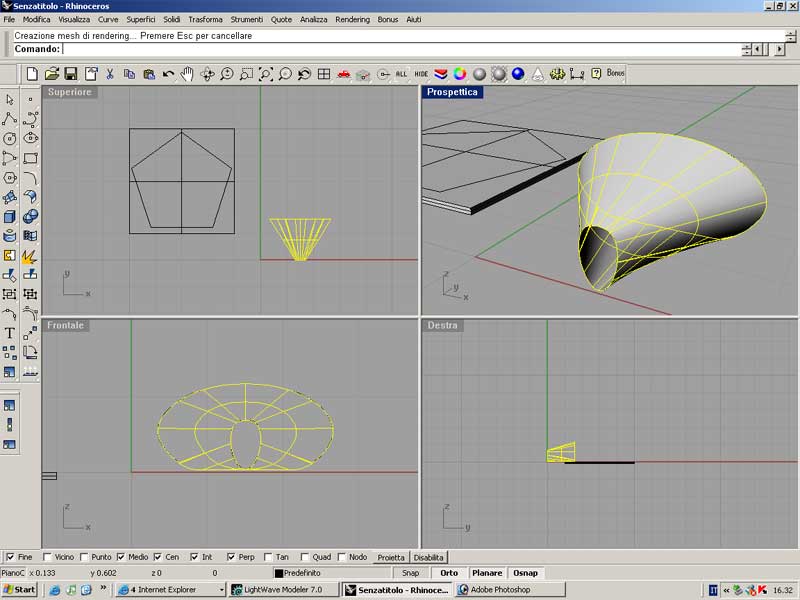

utilizziamo lo strumento loft e selezioniamo prima una e di seguito l’altra curva. premendo ok otterremo un oggetto simile a questo:


utilizzando lo strumento offset di una superficie gli diamo uno spessore di 0.01 cm

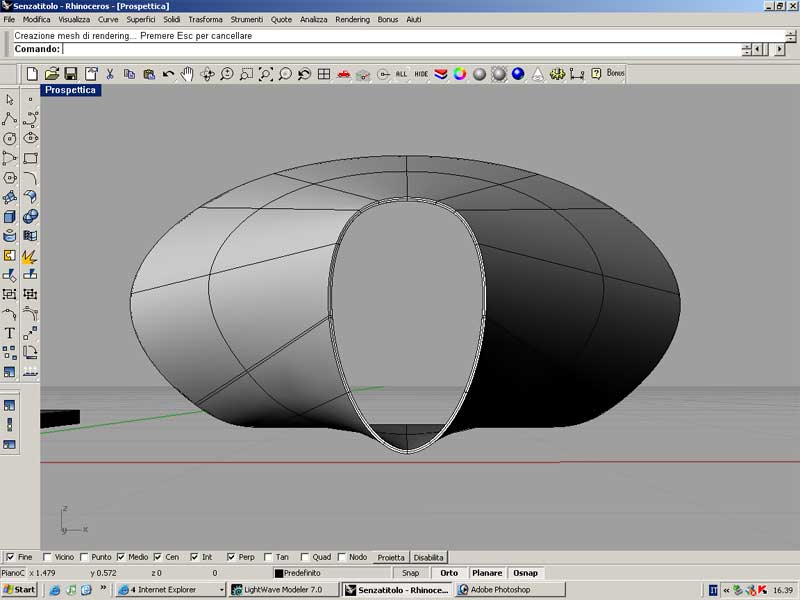

avremo necessità ora di unire le due superfici ottenute creando un loft tra i bordi anteriori e posteriori del singolo fiocco:



ora spostiamo il fiocco su un lato del pentagono e dal centro dello stesso con il comando ruota e copia posizioniamo tutti e 5 i fiocchi sui rispettivi lati del pentagono:

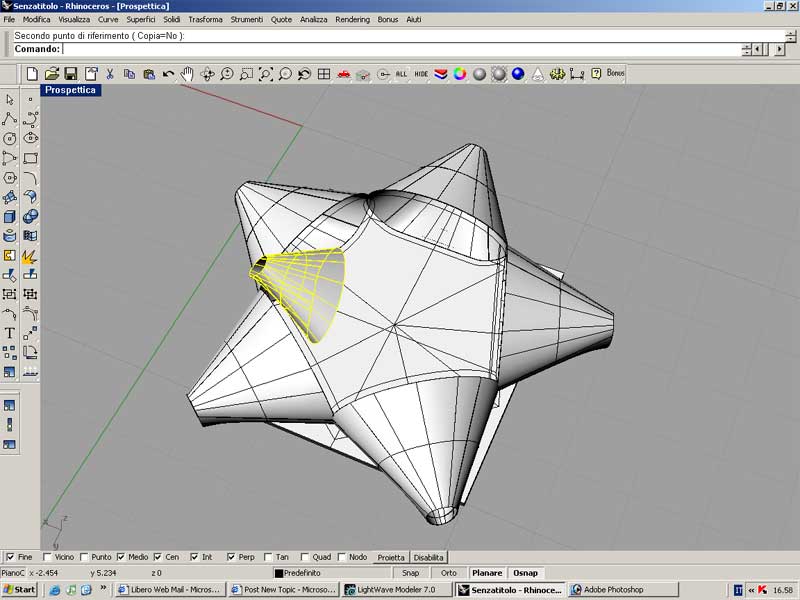

copiamo un singolo fiocco e spostiamolo verso l’alto inclinandolo con la parte più piccola verso il cielo ruotandolo anche non verso la metà del lato del pentagono ma verso il vertice

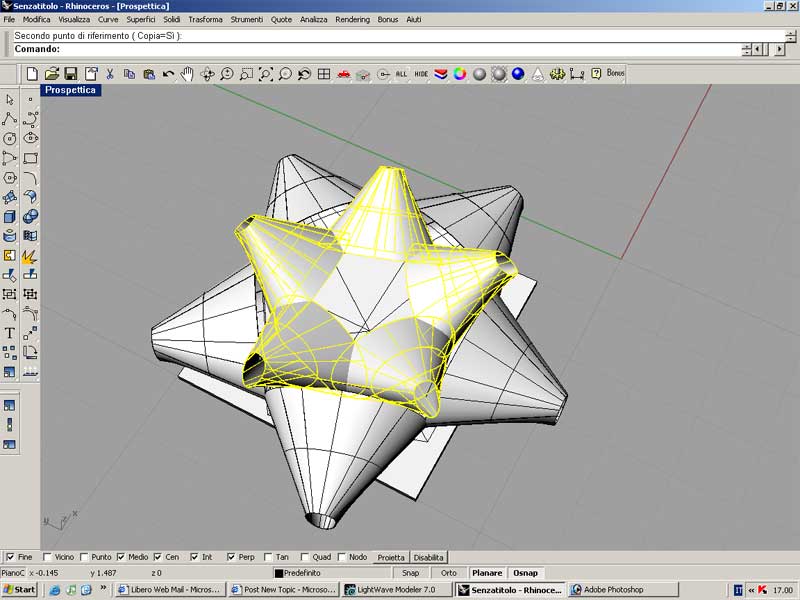

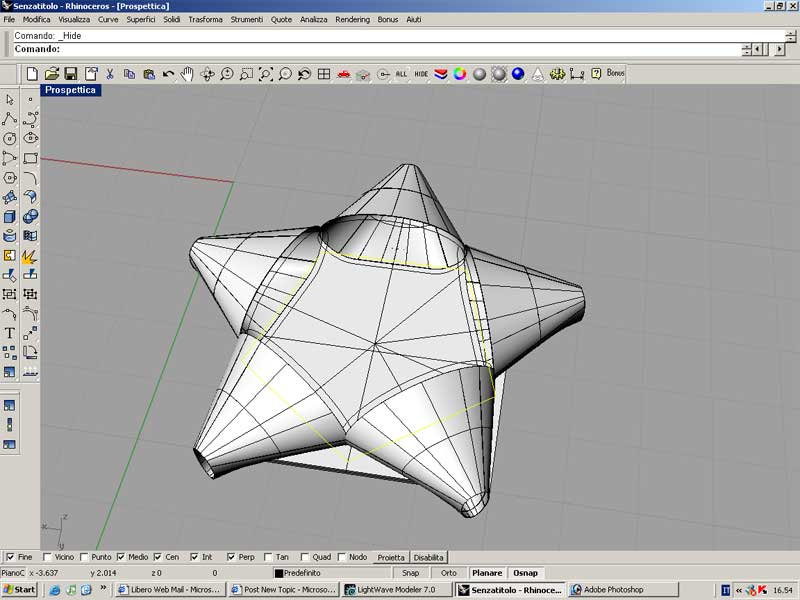

utilizzando sempre il pentagono per avere dei punti fissi ruotiamo e copiamo l’oggetto fiocco piccolo per cinque volte fino a riuscire ad ottenere un oggetto simile a questo:

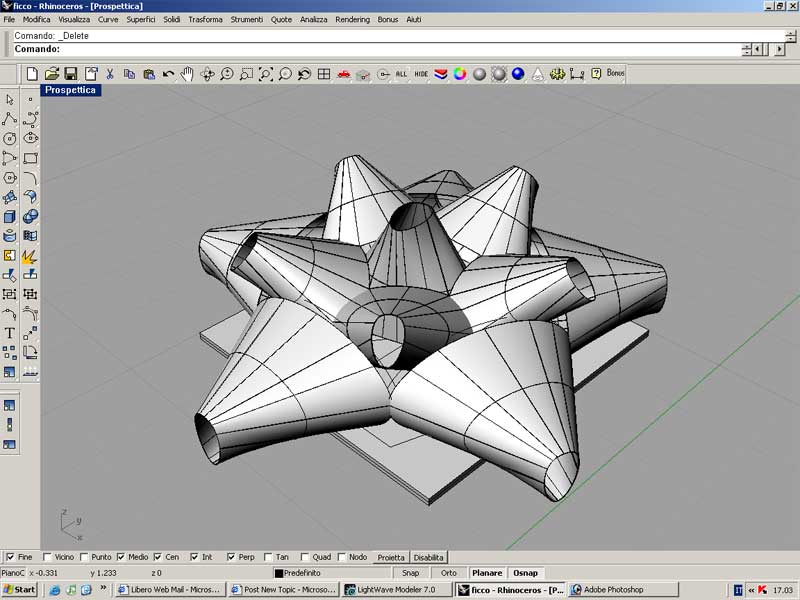

come ultima cosa copiamo un fiocco grande, lo ruotiamo di 90¦ verso l’alto e lo inseriamo nel”buco”rimasto vuoto:


il modello del fiocco natalizio è finito, esportate e renderizzate gente!!!



saluti

un ringraziamento speciale agli amici di www.lwita.com e a vise672000 che mi ha dato l’input per realizzare l’oggetto in rhinoceros

Domenico Musilli
