Esercizio n° 1: le primitive grafiche semplici

Disegnare le seguenti figure geometriche su layer opportuni.

Salvare su file esercizio1.dwg e spedire in formato ZIP all’indirizzo: cad@professionearchitetto.it

Specificare sull’oggetto dell’e-mail il numero dell’esercizio, ad esempio:
Esercitazione CAD: esercizio 1

N.B. Indicare il nome, cognome e n° di matricola dello studente anche sul disegno.

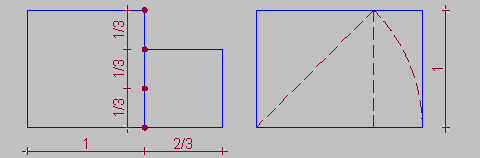

Utilizzare i seguenti comandi:
LINE, DIVIDE, EXTEND

Utilizzare i seguenti comandi:
LINE, CIRCLE, EXTEND

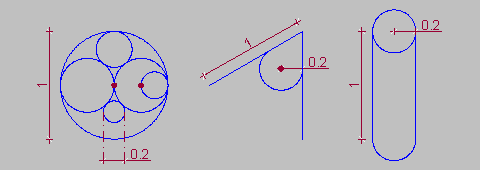

Utilizzare i seguenti comandi:
CIRCLE

Utilizzare i seguenti comandi:
LINE, CIRCLE, TRIM

Utilizzare i seguenti comandi:
LINE, CIRCLE, TRIM

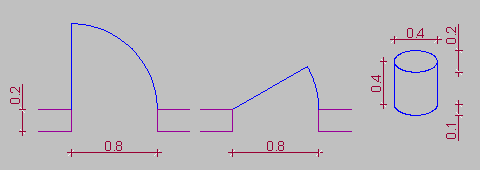

Utilizzare i seguenti comandi:
LINE, ARC

Utilizzare i seguenti comandi:
LINE, ARC

Utilizzare i seguenti comandi:
LINE, ELLIPSE, TRIM

pubblicato in data: 10/05/2000
