Esercizio n° 2: le primitive grafiche complesse

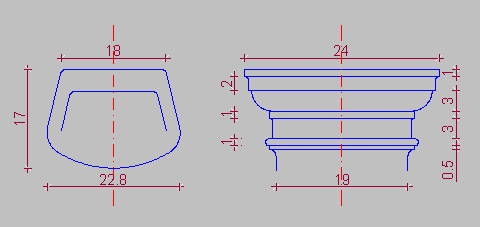

Disegnare le seguenti figure geometriche su layer opportuni.

Salvare su file esercizio2.dwg e spedire in formato ZIP all’indirizzo: cad@professionearchitetto.it

Specificare sull’oggetto dell’e-mail il numero dell’esercizio, ad esempio:
Esercitazione CAD: esercizio 2

N.B. Indicare il nome, cognome e n° di matricola dello studente anche sul disegno.

Utilizzare i seguenti comandi:
PLINE, PEDIT

Utilizzare i seguenti comandi:
CIRCLE, PLINE, PEDIT



Utilizzare i seguenti comandi:
PLINE, PEDIT, LINE, FILLET, MIRROR

Utilizzare i seguenti comandi:
LINE, ARC, MIRROR
