L’uso di Paper-space – come entrare in modalità paper-space

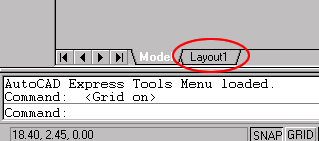

Per operare sul paper-space – cliccate su layout1

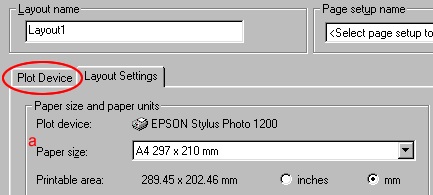

vi apparirà la finestra Page setup (vedi esempio). Questa finestra vi consente di modificare il layout di stampa, ossia la dimensione e l’orientamento del foglio sul quale verrà stampato il foglio disegno. Ma prima bisogna indicare al programma che tipo di stampante si vuole utilizzare: – cliccate su Plot Device

nella nuova finestra sceglierete la stampante o il vostro plotter di uscita. – cliccate ora su  Layout Setting: vi ritroverete nella finestra di dialogo iniziale Page setup dove indicherete tutte le variabili opportune come: – il formato di stampa – l’area di plottaggio (layout, extents, window,.) – l’orientamento del disegno – la scala, etc.., a questo punto date OK, e avrete di fronte una viewport, le cui dimensioni possono essere modificate con i grips. Se aveste bisogno di modificare alcuni parametri su Layout Setting, cliccate con il tasto destro del mouse su layout1, selezionate Page setup e vi ritroverete nelle finestre di dialogo precedenti. Vi accorgerete di trovarvi su spazio carta se sulla vostra sinistra vi apparirà il triangolo delle coordinate. Ora potete inserire la squadratura, la legenda, le annotazioni, e le altre viewport ….
