La piattaforma BIM (BIM-P), di imminente completamento da parte di One Team all’interno del progetto europeo Infinite, permetterà ai differenti stakeholder di collaborare in modo efficace ed efficiente durante l’intero ciclo di vita degli edifici. È costruita attorno a un CDE che funziona da repository centrale per archiviare e condividere dati; la piattaforma gestisce le autorizzazioni di accesso degli utenti alle funzionalità e ai dati basandosi sul ruolo.

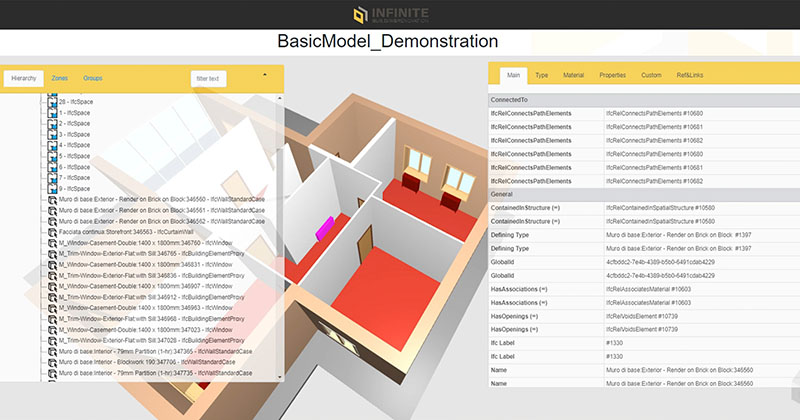

La gestione dei dati e delle risorse consente l’archiviazione dei formati di file più comuni per documenti, disegni, modelli e specifiche, con il supporto di file versioning, classificazione, link e riferimenti fra le risorse. I file possono essere collegati fra di loro per creare riferimenti parent-child, facilitando la relazione fra elementi dello stesso argomento. La visualizzazione dei modelli 3D è integrata attraverso un BIM Viewer che supporta il formato IFC.
Infine, sviluppatori e utenti avanzati possono utilizzare le interfacce API che espongono i dati e i metodi per connettere servizi multidisciplinari esterni. La BIM-P è infatti connessa con i tool e plugin sviluppati all’interno del progetto Infinite che forniscono valutazioni LCA e LCC, Analisi Energetica e del Comfort, Installazione e supporto a Operazioni e Manutenzione (O&M). La piattaforma può essere implementata on premise o come una soluzione software as a service (SaaS) all’interno dell’organizzazione, come alternativa e a integrazione dei comuni servizi di hosting di file.
indice dei contenuti
Il progetto Infinite Building Renovation
IL FUTURO DELLA RISTRUTTURAZIONE DEGLI EDIFICI
Partito nel novembre 2020, INFINITE (INdustrialised durable building envelope retroFitting by all-IN-one Interconnected TEchnology solutions) è un progetto da 10 milioni di euro, di cui 8 finanziati dall’Unione Europea, attivo nell’ambito del Programma Horizon2020, che punta a svecchiare il parco immobiliare europeo favorendo l’adozione di kit di involucro industrializzati all-in-one da parte del mercato.
I “kit omnicomprensivi” includono facciate ad alte prestazioni – in telai modulari in legno per offrire soluzioni su misura – con impianti di distribuzione aria, impianti fotovoltaico e solare termico, copertura verde integrati in un unico sistema.
L’innovazione della piattaforma BIM-P
I professionisti direttamente coinvolti nelle attività di progettazione e costruzione spesso utilizzano strumenti di authoring BIM salvando i dati nel formato nativo ed esportano in formati di file interoperabili per condividere le informazioni con altri team. Una delle criticità maggiori nella condivisione dei dati in un ambiente BIM è la funzionalità di esportazione disponibile in strumenti di authoring BIM, incline a errori e perdita di informazioni; per questo i dati scambiati vengono controllati per assicurare correttezza e consistenza. L’export e il controllo della qualità dei dati sono i compiti che più fanno perdere tempo in un normale loop di feedback di progetto.
Le funzionalità sviluppate in BIM-P permettono l’utilizzo degli strumenti di authoring preferiti e lo scambio dei dati fra le versioni locali dei file (nei formati nativi) e i file condivisi sulla piattaforma (in formato interoperabile), gestendo i cambiamenti e gli aggiornamenti fra i due sistemi. È stato testato su un workflow con un progettista che lavora con uno strumento di BIM authoring in un ambiente locale e BIM-P come piattaforma di data management.
La BIM-P rende disponibili metodi API che possono essere utilizzati per ottenere ed aggiornare gli elementi del modello IFC con la gestione delle IfcZones, IfcGroups, link ai file e riferimenti. Le API possono essere utilizzate per scambiare dati direttamente fra l’applicazione e BIM-P.

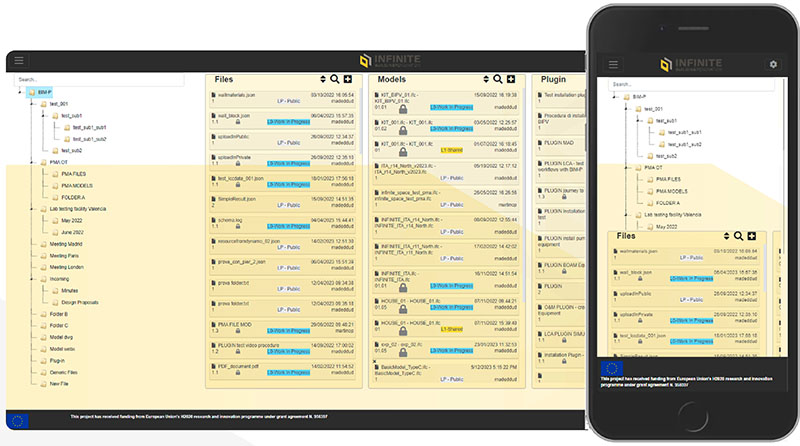

L’interfaccia della piattaforma BIM-P
L’impatto economico
Il team di progettisti può recuperare update e apportare modifiche ai dati del modello direttamente all’interno della propria applicazione, mantenendo un collegamento bidirezionale al modello IFC condiviso e alla copia locale nel format nativo.
In un loop di feedback tipico gli utenti possono salvare fino al 70% di tempo solitamente perso durante l’esportazione, l’upload, il download e la conversione di file IFC nelle applicazioni di origine e di ricezione.
Le attività che ne beneficiano di più sono quelle che coinvolgono la modifica delle proprietà degli elementi, come i set di parametri utilizzati per trasferire le informazioni sulle operazioni e manutenzione, simulazioni e riferimenti alla documentazione.
Ciò è più efficace per alcune mansioni delle fasi di progettazione e costruzione, così come per la gestione operativa degli asset, spesso caratterizzate da nessuna modifica nella geometria del modello as-built, comparato invece ai continui cambiamenti dei parametri dei dati lungo l’avanzamento del ciclo di vita.
Piattaforma BIM-P – i principali vantaggi per architetti
La piattaforma BIM-P si è aggiudicata il primo premio ai BIM&Digital Awards 2023 nella categoria “Tecnologie digitali per il processo di costruzione”.
Project Management: Davide Madeddu
Team di sviluppo: Diego Farina, Jacopo Chiappetti, Pierfrancesco Martino
Consulenza BIM: Manuele Cassano, Antonio Devito
